FSB、FSB-L型氟塑料合金离心泵
■外型及安装尺寸

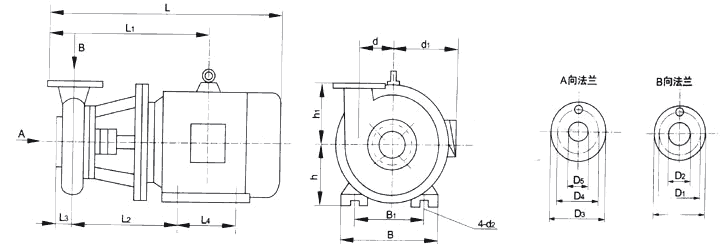

FSB型外形及安装尺寸表
规格型号	L	L1	L2	L3	L4	D	D1	D2	D3	D4	D5	B	B1	d	d1	h	h1	4-d2
50FSB-20	530	335	200	58	140	130	100	50	130	110	40	205	160	80	180	100	140	4-M10
50FSB-25	530	335	200	58	140	130	100	50	130	110	40	205	160	80	180	100	140	4-M10
50FSB-30	530	335	200	58	140	130	100	50	130	110	40	245	190	80	180	100	140	4-M10
65FSB-32	658	422	276	75	140	185	150	65	160	135	50	280	216	95	210	132	150	4-M10
80FSB-20	658	422	276	75	140	185	150	65	160	135	65	280	216	95	210	132	150	4-M10
80FSB-30	658	422	276	75	140	185	150	65	160	135	65	280	216	95	210	132	150	4-M10

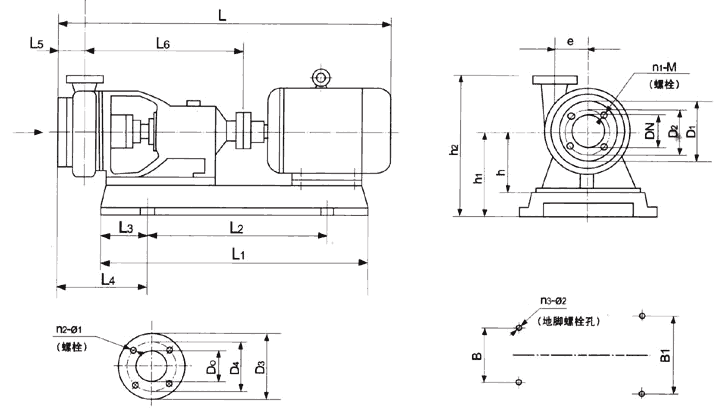

FSB-L型外形及安装尺寸表

规格型号	L	L1	L2	L3	L4	L5	L6	DN	D1	D2	D0	D3	D4	B	B1	d	h	h1	h2	n1-M	n2-φ1		n3-φ2
50FSB-20L	880	730	455	150	240	58	400	50	140	110	40	130	100	250	310	80	112	190	320	4-M10	4-12
50FSB-25L
50FSB-30L
50FSB-40L	950	830	560	145	250	62	400	40	160	125	32	130	100	250	375	118	132	197	377
50FSB-50L
65FSB-32L	970	830	560	145	265	70	410	65	165	130	50	140	110	250	375	95	132	197	347	4-M12	4-14		4-18
65FSB-40L	1190	980	610	170	300	75	460	65	200	160	50	165	135	330	395	120	160	260	440	8-M12	4-18
65FSB-50L
80FSB-20L	970	830	560	145	265	70	410	80	165	150	65	160	135	250	375	95	132	197	347	4-M12	4-14		4-14
80FSB-25L
80FSB-30L
80FSB-34L	1130	830	560	135	265	70	410	80	185	150	50	160	135	250	375	95	132	225	375
80FSB-40L	1190	980	610	170	300	75	460	80	200	160	50	165	135	330	395	120	160	260	440	8-M12	4-18		4-18
80FSB-50L
100FSB-20L	1130	830	560	135	270	80	410	100	220	180	80	185	150	250	375	95	132	232	397	4-M12	4-14		4-14
100FSB-30L	1130	830	560	135	280	85	415	100	220	180	80	200	160	250	375	115	132	225	405
100FSB-40L	1200	980	610	170	310	85	470	100	220	180	80	200	160	330	425	120	160	260	465	8-M16	4-18		4-18
100FSB-50L	1225
125FSB-40L	1360				315	90	470	125	250	210
125FSB-15L	1190	910	560	150	315	90	470	125	250	210	80	200	160	300	395	120	160	232	432	4-M16
