FZB、FZB-L型氟塑料合金自吸泵
■外型及安装尺寸表

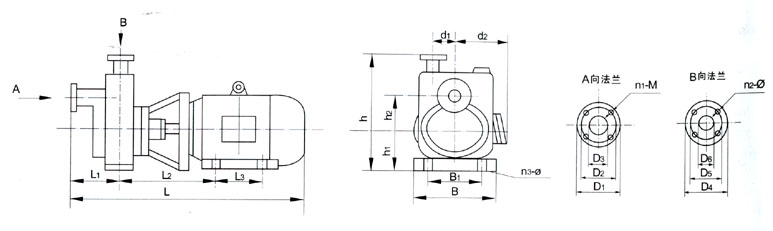

FZB型外形及安装尺寸表
规格型号	L	L1`	L2	L3	B	B1	D1	D2	D3	D4	D5	D6	d1	d2	h	h1	h2	n1-M	n2-φ	n3-φ
40FZB-25	575	110	210	140	205	160	130	100	40	130	100	32	65	105	270	112	85	4-M10	4-φ12	4-φ13
50FZB-25	615	125	228	140	245	190	140	110	50	140	110	40	65	108	312	112	125	4-M10	4-φ12	4-φ13
65FZB-25	782	176	297	140	280	216	160	130	65	160	130	50	80	115	380	132	160	4-M12	4-φ14	4-φ14
80FZB-25	882	165	297	140	280	216	185	150	80	160	135	65	80	115	380	132	160	4-M12	4-φ14	4-φ14

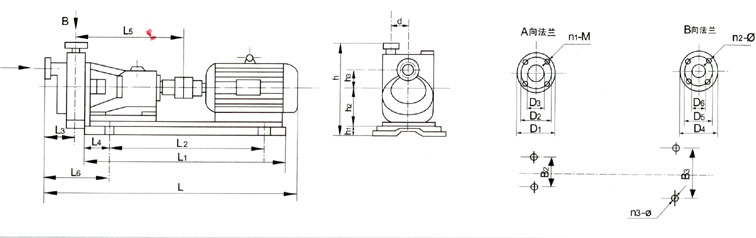

FZB-L型外形及安装尺寸表
规格型号	L	L1	L2	L3	L4	L5	L6	D1	D2	D3	D4	D5	D6	h1	h2	h3	h	d	B1	B2	n1-M	n2-φ	n3-φ
40FZB-25L	989	730	455	110	150	394	315	130	100	40	130	100	32	78	112	85	350	65	310	250	4-M10	4-φ12	4-φ13
50FZB-25L	989	730	455	125	150	420	330	140	110	50	140	110	40	78	112	125	350	65	310	250	4-M10	4-φ12	4-φ13
65FZB-25L	1094	830	560	176	145	404	396	160	130	65	160	130	50	65	132	160	445	80	375	250	4-M12	4-φ14	4-φ15
80FZB-25L	1094	830	560	165	145	404	385	185	150	80	160	130	65	65	132	160	445	80	375	250	4-M12	4-φ14	4-φ15
100FZB-40L	1355	960	610	210	160	492	420	220	180	100	200	160	80	100	160	115	500	120	425	330	4-M16	4-φ18	4-φ18
