SZM 型水力除渣、浆合金耐磨钢薄型闸阀
■性能参数
规格型号		工作压力（Mpa）	试验压力（Mpa）	工作温度（℃）	适用介质
fjskgksj 2941 SZ 241 M---1.0 dsfujjkj 2641 dsfdsf ---1.6 dfsdff ---2.5		1.0 1.6 2.5	1.5 2.4 3.8	≤250	渣、桨水混合物，渣水比＜1：1.5，固体颗粒≤50mm

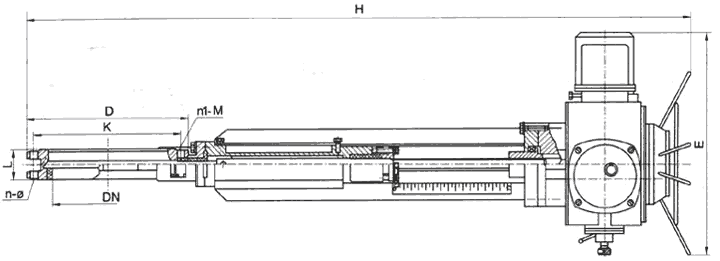

■主要外形尺寸和连接安装尺寸

规格型号	公称压力	通径	D	K	L	E	n-φ	n1-M	H			重量（kg）			电机功率（kw）
规格型号	公称压力	通径	D	K	L	电动	n-φ	n1-M	手动	电动	气动	手动	电动	气动	电机功率（kw）
2941 SZ 241 M-1.0 2641	1.0Mpa	80	195	160	60	590	3-18	1-16	660	966	740	33	97	34	0.25
		100	215	180			6-18	2-16	710	1016	815	36	181	38	0.25
		125	245	210			6-18	2-16	780	1088	915	41	106	42	0.37
		150	280	240			6-23	2-20	850	1157	1005	53	118	55	0.37
		175	310	270					920	1224	1100	66	131	69	0.75
		200	335	295	70	810			1010	1319	1215	73	143	79
		250	390	350	70		8-23	4-20	1150	1457	1405	98	165	106
		300	440	400	80		8-23	4-20	1160	1585	1465	137	248	145	1.1
		350	500	460			11-23	5-20	1300	1725	1655	163	278	172	1.5
		400	565	515		830	11-25	5-22	1550	1988	1955	194	335	213	3.0
		450	615	565	90		15-25		1650	2088	2105	250	393	312
		500	670	620	90		15-25		1820	2253	2325	298	441	379
2941 SZ 241 M-1.6 2641	1.6Mpa	80	200	160	60	590	6-18	2-16	660	966	740	35	99	36	0.25
		100	220	180					710	1016	815	39	104	41	0.37
		125	250	210					780	1088	915	44	109	47	0.37
		150	285	240			6-23	2-20	850	1157	1005	55	121	57	0.75
		175	310	270			6-23	2-20	920	1224	1100	67	134	71
		200	340	295	70	810	8-23	4-20	1010	1319	1235	79	146	82
		250	405	355	70		8-26	4-24	1150	1457	1405	104	216	112	1.1
		300	460	410	80		8-26	4-24	1160	1585	1465	152	266	161	1.5
		350	520	470		830	11-26	5-24	1300	1725	1655	202	347	214	3.0
		400	580	525			11-30	5-27	1550	1550	1955	249	393	258
		450	640	585	90		15-30	5-27	1650	2088	2105	296	439	359
		500	715	650	90	870	15-33	5-30	1820	2253	2325	343	605	424	4.0
2941 SZ 241 M-2.5 2641	2.5Mpa	80	200	160	70	590	6-18	2-16	660	966	740	38	105	39	0.37
		100	235	190			6-23	2-20	710	1016	815	42	107	44	0.37
		125	270	220			6-26	2-24	780	1088	915	49	116	51	0.75
		150	300	250	75		6-26	2-24	850	1157	1005	61	127	63
		175	330	280	75		8-26	4-24	920	1224	1100	72	139	76
		200	360	310	85	810	8-26		1010	1319	1215	82	194	86	1.1
		250	425	370	85		8-30		1150	1457	1405	108	222	116	1.5
		300	585	430	100		11-30	5-27	1160	1585	1465	175	289	184	1.5
		350	555	490	100	830	11-33	5-30	1320	1755	1675	251	401	258	3.0
		400	620	550	110	830	11-36	5-33	1585	2020	1990	323	467	383	3.0
		450	670	600	120	870	15-36		1695	2280	2150	399	662	478	4.0
		500	730	660	120	870	15-36		1865	2450	2370	474	740	559	5.0
