DF 型耐腐、耐磨衬氟蝶阀
■性能参数
规格型号	工作压力（Mpa）	试验压力（Mpa）	工作温度（℃）	适用介质
JFHKSDFKLF 371 D 971 F---1.0 DFSDKLFJLS 671 DFKHFJ ---1.6	1.0 1.6	1.6 2.0	-85～200	各种气体、油、酸、液碱等各种腐蚀性溶剂

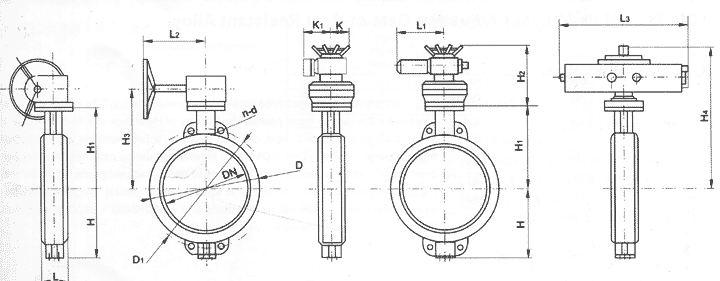

■外型及安装尺寸
公称压力（Mpa）	公称通径 DN	外型及安装尺寸													n-d
公称压力（Mpa）	公称通径 DN	D	D1	L	L1	L2	L3	H	H1	H2	H3	H4	K	K1	n-d
1.0	200	265	295	60	343	250	520	160	180	450	250	280	200	209	4-φ23
	250	320	350	70	343	250	520	187	210	450	340	360	200	209	4-φ23
	300	368	400	80	343	300	580	218	240	493	390	420	200	209	4-φ23
	350	428	460	90	343	300	580	242	276	493	440	460	200	209	4-φ23
	400	482	515	100	343	300	580	269	292	493	480	510	200	209	4-φ25
	450	532	565	110	343	300	580	294	326	493	530	550	200	209	4-φ25
	500	585	620	120	343	300	580	322	352	493	580	620	200	209	4-φ25
	600	660	725	140	343	300	720	430	460	493	670	710	200	209	4-φ30
	700	765	840	160	343	300	720	500	550	493	780	820	200	209	4-φ30
	800	860	950	220	420	350	720	520	620	520	800	820	250	220	4-φ34
	900	980	1050	220	420	350	720	550	670	520	800	860	250	220	4-φ34
	1000	1080	1160	220	420	350	800	600	720	520	800	860	250	220	4-φ34
	1200	1260	1380	250	420	350	800	720	820	520	860	860	250	220	4-φ41
	1400	1500	1590	250	550	400	800	820	860	640	860	880	250	220	4-φ48
	1600	1720	1820	250	550	400	800	870	920	640	900	880	250	220	4-φ54
1.6	200	270	295	60	343	250	520	160	180	450	250	280	200	209	4-φ23
	250	325	355	70	343	250	520	187	210	450	340	360	200	209	4-φ26
	300	380	410	80	343	300	580	218	240	493	390	420	200	209	4-φ26
	350	435	470	90	343	300	580	242	276	493	440	460	200	209	4-φ26
	400	490	525	100	343	300	580	269	292	493	480	510	200	209	4-φ30
	450	538	585	110	343	300	580	294	326	493	530	550	200	209	4-φ30
	500	610	650	120	343	300	580	322	352	493	580	620	200	209	4-φ33
	600	680	770	130	343	300	720	430	460	493	670	710	200	209	4-φ36
	700	798	840	140	343	300	720	520	550	493	780	820	200	209	4-φ36
